CX-MOS-T2.0 场效应管测试仪
使用说明书

           常州创新电子设备有限公司
       电话：0519—85113592，13813561387
                 www.czcxdz.cn

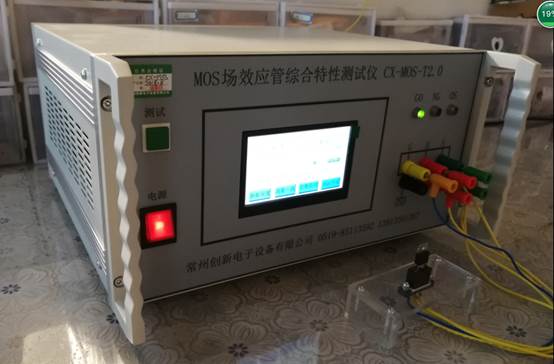

  一。CX-MOS-T2.0 场效应管测试仪主要用于测量MOS管耐压VDSS以及导通电阻RDS，具有测量精准可靠快速的特点。
一，技术指标
   1，VDSS电压范围0—1600V（±1.0%）。
   2，RDS电阻测量范围0.000-40.00欧姆（±1.0%）。
   3，电源电压AC220V（10%）50Hz，44AV。
二.使用方法以及界面说明。

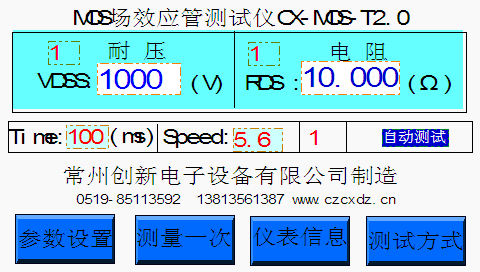

   1.第一页（开机后工作画面）

1.1   VDSS为测试的MOS管耐压值，RDS电阻为测试电阻值。
1.2   Time是指每测量一次用时，单位毫秒（ms）。
1.3    Speed是仪表的自动测量速度，单位（只/秒）。

测试方式选择，可选“自动测试”“按钮测试”，开机默认是“自动测试”。

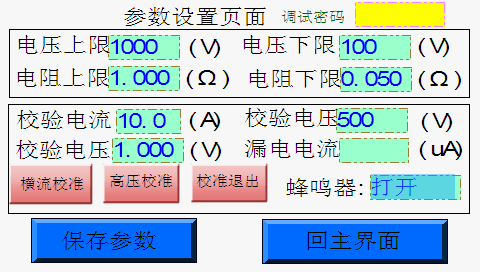

2，第二页，设置画面

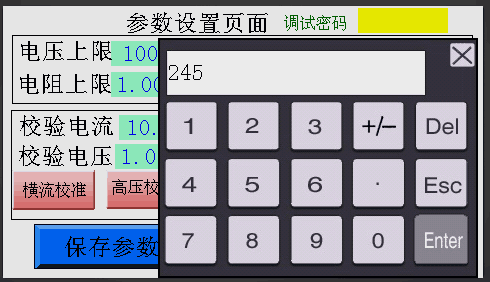

2.1 电压上限是指判断是否合格的最大电压，超过此值即为不合格，设置方法如下，用触摸笔点显示窗口，弹出系统键盘

输入想要设置的上限电压值，按Enter键确认。
2.2  电压下限值为设置合格耐压之下限，小于该值即为不合格，设置方法如同以上，点击窗口，弹出系统键盘，输入正确的电压按Enter确认,
2.3   电阻上限值为合格电阻最大值，电阻下限值为合格电阻最小值，设置方法同上。
2.4 校验窗口的电流及电压值为生产厂家调试用，不对用户开发，使用需要输入调速密码。
2.5  点击蜂鸣器状态窗口，可以选择打开蜂鸣器和关闭蜂鸣器，蜂鸣器打开时，测量完毕如果合格会输出蜂鸣声，关闭则静音，只有面板指示灯输出合格或不合格。

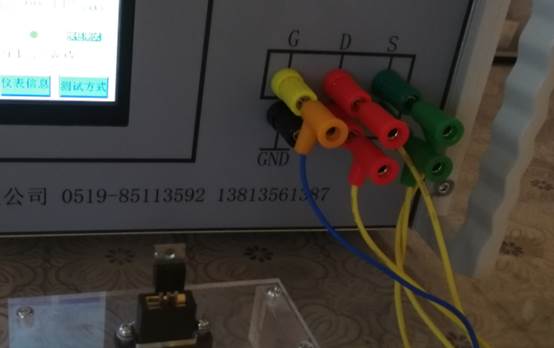

3，测量输出接口部分接法如下图

4，使用方法，插上测试做的5个橡胶插头（按照颜色一一对应），在测试座上插上MOS管，
按动面板上测试按钮即可完成一次测量，如果合格蜂鸣器会蜂鸣一声同时面板合格灯会亮起。
GO-合格指示灯
NG-不合格指示灯
OS-开路或短路指示灯
测试按钮为按钮测试作用
   因为仪表输出有高压，测试请注意安全！
