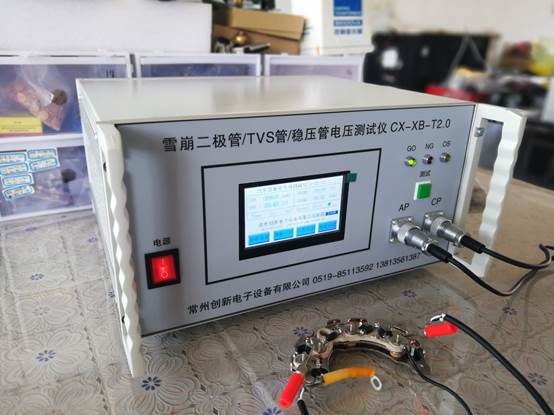

CX-XB-T2.0 汽车雪崩管测试仪 使用说明书2





           常州创新电子设备有限公司
       电话：0519—85113592，13813561387
                 www.czcxdz.cn
   一。CX-XB-T2.0 雪崩管测试仪主要用于测量汽车雪崩管雪崩电压以及漏电流。
一，技术指标
   1，VBR电压范围0.00—80.00V（±1.0%）。
   2，IRRM漏电测量范围0.0-40.00uA（±1.0%）。
   3，IBR电流范围0.1-200mA。
   4，电源电压AC220V（10%）50Hz，30w。
二.使用方法以及界面说明。

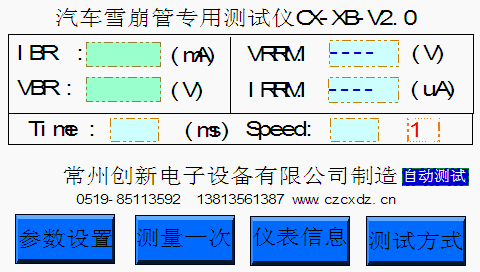

   1.第一页（开机后画面）

1.1   IBR为测试雪崩电压时电流，标准为100mA恒流源，VBR为雪崩值（IBR电流下）。
VRRM为仪表反向输出的实时测量漏电电压，IRRM为仪表反向测量的漏电值。
1.2   Time是指每测量一次用时，单位毫秒（ms）。
1.3    Speed是仪表的当前测量速度，单位（只/秒）。

测试方式选择，可选“自动测试”“按钮测试”，开机默认是“自动测试”。

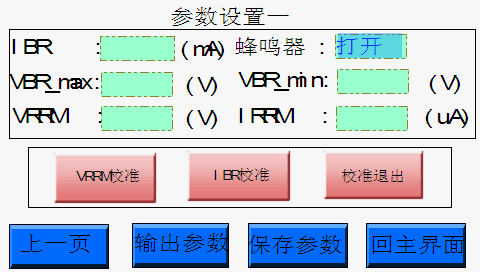

2，第二页，设置画面

2.1IBR是指测量雪崩电压时电流，单位mA，标准为100mA,设置方法如下：

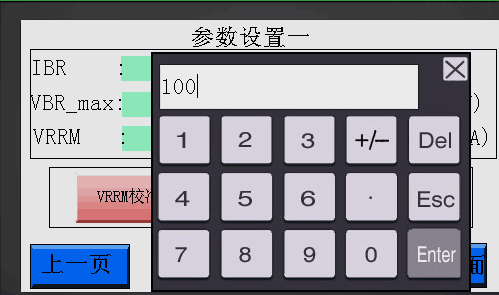

用触摸笔点击IBR显示窗口，弹出系统键盘

输入想要设置的IBR值，按Enter键确认。
2.2VBR_max,VBR_min分别是雪崩电压的上限值和下限值，超过即为不合格，设置方法如同以上，点击窗口，弹出系统键盘，输入正确的电压，范围1.0-80.00V,
2.3 VRRM为测量漏电的电压值。
2.4 IRRM为漏电上限值。
2.5点击蜂鸣器状态窗口，可以选择打开蜂鸣器和关闭蜂鸣器。

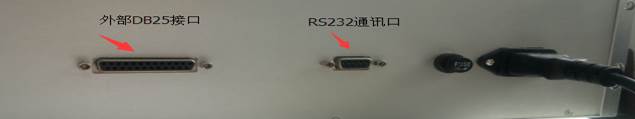

3，第三页，输出接口部分，
仪表接口部分界面。

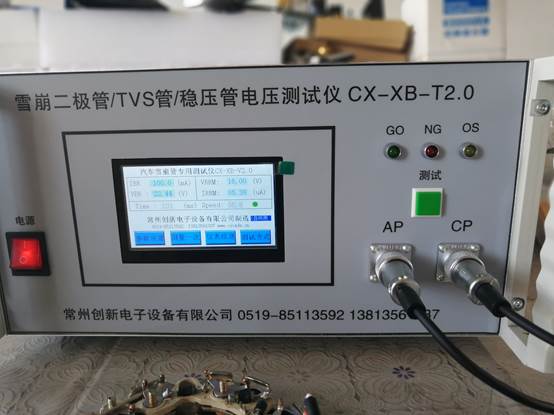

4，面板操作说明

GO-合格指示灯
NG-不合格指示灯
OS-开路或短路指示灯
测试按钮为按钮测试作用
AP为雪崩二极管负极，CP为雪崩二极管正极。
   因为仪表输出电压高于100V，测试请注意安全！
